Sistemas de paneles Aislados

¿Cómo funciona cada componente del sistema de paneles aislado?

A. Paneles solares: Son el elemento fundamental del sistema. Estos paneles, generalmente instalados en el techo o en un área expuesta al sol, contienen células solares que capturan la energía solar y la convierten en electricidad de corriente continua (DC).

B. Estructura de montaje: Es el soporte físico que asegura los paneles solares en su lugar. Puede ser un sistema de rieles o herrajes según el tipo de instalación y la ubicación.

C. Inversor: Es un dispositivo electrónico que convierte la corriente continua (DC) generada por los paneles solares en corriente alterna (AC), que es la forma de electricidad utilizada por la mayoría de los electrodomésticos y dispositivos electrónicos en los hogares.

D. Baterías de ciclo profundo: Son componentes de almacenamiento de energía que permiten guardar el exceso de electricidad generada por los paneles solares para su uso posterior. Las baterías almacenan la energía en forma de corriente continua y la liberan cuando es necesario, durante la noche o en períodos de poca luz solar.

E. Controlador de carga: Es un dispositivo que regula la carga de las baterías, evitando sobrecargas o descargas excesivas y prolongando su vida útil. El controlador de carga también puede proporcionar información sobre el estado de carga de las baterías y permitir su monitoreo.

F. Cables y conectores: Son los conductores eléctricos que conectan los diferentes componentes del sistema, permitiendo la transmisión de energía entre ellos.

NOTA: La configuración y los componentes específicos pueden variar según las necesidades del usuario, el tamaño del sistema y la ubicación geográfica. Es importante contar con un instalador profesional para diseñar y configurar el sistema de acuerdo con los requisitos individuales y las condiciones locales.

DESCRIPCION DEL SISTEMA

Este sistema está diseñado para ser instalado en cualquier ubicación donde no exista suministro de energía eléctrica y hay radiación solar directa a corta distancia.  El sistema esta dimensionado para proporcionar de forma diaria una cantidad de horas de uso para aparatos eléctricos que tengan la capacidad indicada.

Incluye:

·        Batería de Ciclo Profundo.

·        Panel solar

·        Controlador de Carga.

·       Inversor de 110V de onda pura.

·       Bombillas Led de 12V.

FUNCIONAMIENTO:

El panel produce la electricidad que se almacena en la batería a través del controlador de carga.  La carga posteriormente puede ser utilizada como corriente directa (DC) a través del controlador o corriente Alterna (AC) a través del inversor.    Ejemplos:

Cargas DC:  Bombillas Led DC, Refrigeradores solares, bombas de agua solares, y otros aparatos que puedan funcionar con 12 Voltios.

Cargas AC:  Televisores, radios, computadoras de escritorio, laptops, rasuradoras eléctricas, etc.

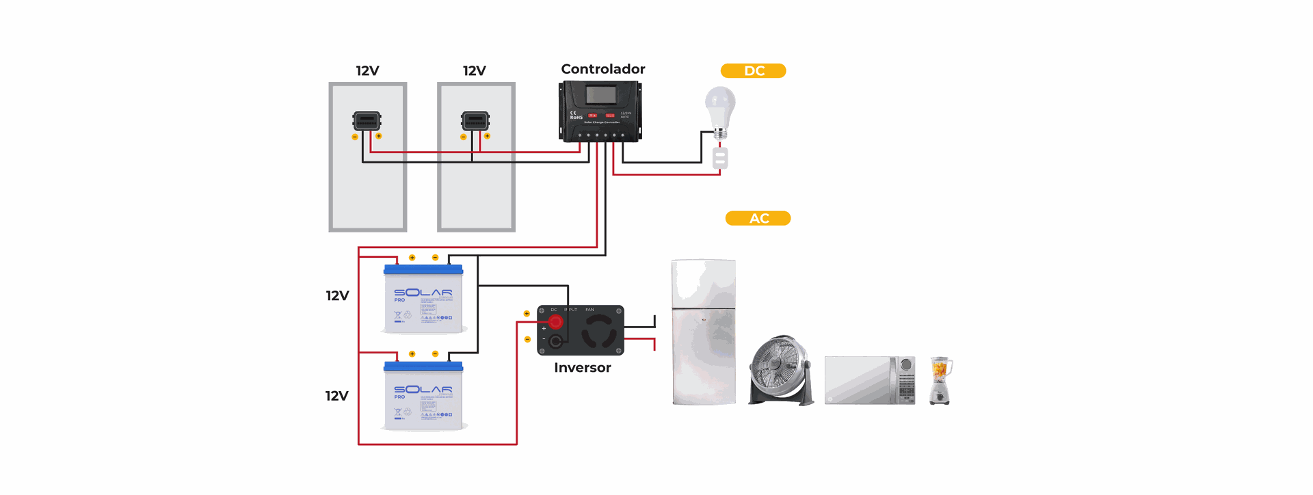

Diagrama Ilustrativo de conexión:

Nota: No se deben conectar el inversor directamente al controlador de carga, el inversor se conecta directamente al banco de baterías

La función de cada uno de los componentes es:

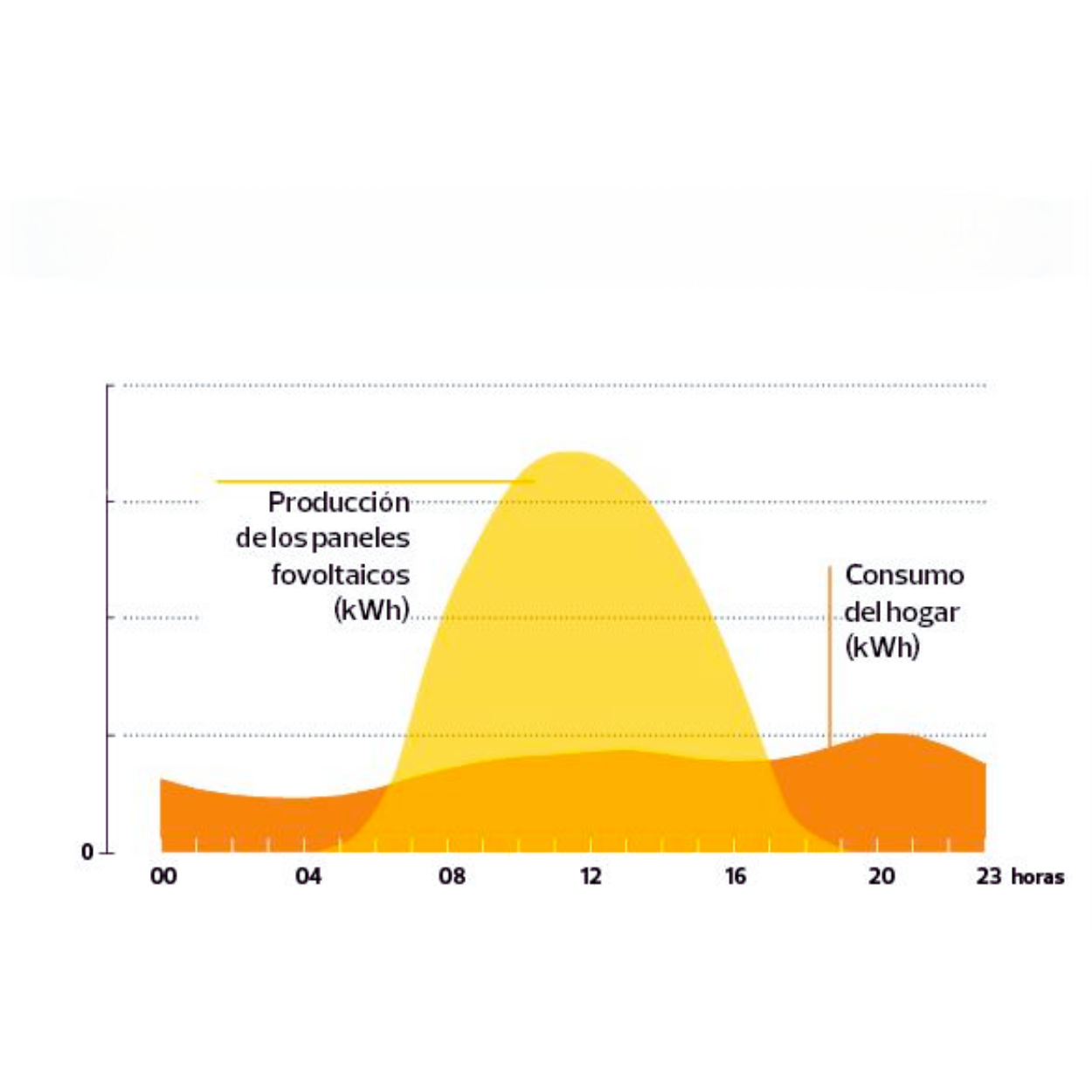

Panel Solar: Provee la energía eléctrica DC que es almacenada en la batería.   El panel debe instalarse en un lugar donde le dé el sol todo el día, viendo hacia arriba e inclinado entre 5 y 15 grados y orientado al sur.  El panel producirá más energía entre las 10 de la mañana y las 3 de la tarde, teniendo la producción máxima en las horas del mediodía, por lo que su producción se limita a entre 5 y 6 horas diarias.

Batería: Almacena la carga para usarse a cualquier hora.  Es una batería especial de Ciclo Profundo, que soporta cargas y descargas constantes.   No es la misma batería que utiliza un vehículo, por lo que, aunque su apariencia sea similar, el funcionamiento y diseño es distinto y no deben confundirse.

La vida útil de la batería al utilizarse diariamente con la carga para la cual fue diseñado el sistema es de entre 18 y 24 meses, y esta vida puede alargarse o acortarse dependiendo del uso del sistema.  Si las descargas son profundas la batería durara menos tiempo y si la descarga es menor, la batería durara más tiempo.  Por lo tanto, se aconseja no dejar luces encendidas, apagar los electrodomésticos y el inversor cuando no se estén utilizando y sobre todo respetar el dimensionamiento.

Si el sistema no se utilizara por mucho tiempo, la batería debe mantenerse conectada al cargador y panel solar mientras para que su carga se mantenga.   En este caso, la vida útil de la batería puede sobrepasar los 5 o 7 años.  Si la batería se desconecta por largos periodos de tiempo puede descargarse y si el tiempo que ha pasado desconectada es más de 3 meses, puede llegar a dejar de funcionar y ya no volverse a cargar, por lo que se haría necesario su reemplazo no cubierto bajo la garantía.

Controlador:  Administra la carga de la batería evitando cargas y descargas excesivas para lograr una vida útil mayor.   Cualquier carga DC que se quiera conectar al sistema, debe ser alimentada través del controlador.   No deben conectarse cargas DC directo a la batería ya que esto puede provocar descargas excesivas y reducir drásticamente la vida útil de la batería.

Inversor:  Convierte la corriente Directa (DC) en corriente alterna (AC) con lo que se vuelve posible la utilización de cargas de este tipo con el sistema.  Debe respetarse la potencia máxima del inversor y no conectar cargas mayores ya que puede dañarse.   El inversor dejara de funcionar automáticamente cuando la batería tenga un voltaje muy bajo.

USO DIARIO:

Los sistemas de uso diario están calculados para que el panel produzca la cantidad de energía a consumir por cada día.  Para días nublados es posible que la cantidad de sol no sea la suficiente para proporcionar la carga necesaria.   En lugares con mucha nubosidad, se debe agregar mas paneles adicionales para compensar la energía faltante.

Iluminación: Cada sistema incluye bombillas led de una potencia determinada, que pueden usarse una cantidad máxima de horas diarias.  La tabla de horas y potencias se encuentra en la sección de dimensionamiento de este documento.

Cargas AC:  Cada kit está diseñado para proporcionar una cantidad de horas diarias de uso de cargas AC.  La capacidad de producción y carga esta calculada en Kilowatt Hora  (KWh), por lo que es indispensable que se realice el calculo correcto antes de la compra del sistema y se respete el dimensionamiento.

CAPACIDADES:

Iluminación:  Las lámparas incluidas en cada kit están calculadas para utilizarse de forma simultanea un máximo de 4 horas diarias.  Al apagar las bombillas que no se estén utilizando, la cantidad de horas de uso del resto de bombillas se extiende, tal como lo muestra la siguiente tabla.

Desde luego, como la batería almacena también la carga que se utiliza para los aparatos AC, puede descargarse y la cantidad de horas de iluminación puede reducirse, por lo que hay que respetar el diseño de capacidad de cada kit.

GUIA DE CONSUMO:

¿Cuánto consume cada aparato? La siguiente tabla contiene un listado de ejemplo que contiene información aproximada.  Para estar seguro de cuantos watts consume cada aparato, usted debe revisar las especificaciones técnicas incluidas en sus electrodomésticos ya que estas pueden variar dependiendo de las marcas, modelos y fabricantes.

Aparatos que pueden utilizarse con algunos de los kits dependiendo la capacidad del sistema:

  Baja Potencia: Pueden ser utilizados con el sistema SOLAR

MANTENIMIENTO:

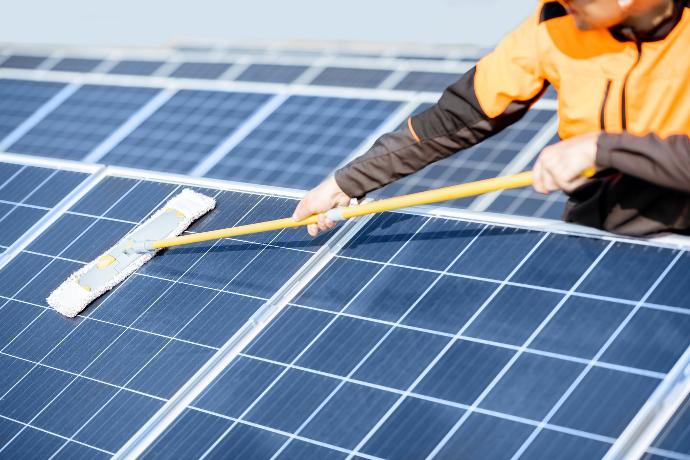

El mantenimiento del sistema es relativamente bajo.   Se requieren inspecciones periódicas para revisar que no haya cables desgastados, que los forros no estén gastados por fricción, insectos, etc.   El panel solar debe permanecer limpio y se recomienda una limpieza con un paño húmedo en intervalos de entre 3 y 6 meses.   No deben utilizarse solventes.

La batería de Acido-plomo húmeda debe mantener los niveles adecuados de ácido, por lo que debe inspeccionarse cada 3 meses a 6 meses y agregar el líquido que haga falta. Las baterías selladas no requieren mantenimiento.

REQUERIMIENTOS DE INSTALACION:

Para la instalación de la batería, controlador e inversor, debe ubicar un área fresca y seca.  La batería no debe dejarse sobre el suelo ya que la baja temperatura y humedad del suelo producen danos internos.   La batería debe colocarse sobre una tarima o mueble, de preferencia sobre una tabla de madera y alejada también de superficies calientes como laminas, estufas, etc.

El panel solar debe instalarse sobre el techo de la casa, con la cara apuntando al cielo y una inclinación de entre 10 y 15 grados en dirección al sur.  Si se pretende instalar el panel sobre un techo inclinado, es necesario dejar por lo menos 10 centímetros de espacio entre el panel y la lámina para que exista adecuada ventilación y no se sobrecaliente.   La temperatura del panel afecta la capacidad de producción del mismo, por lo que debe permanecer ventilado.
