Sistema Solar Híbrido para bomba AC de 0.5HP de voltaje 110V Monofásico

Sistema Solar Híbrido para bomba AC de 0.5HP de voltaje 110V Monofásico

Diseñado para brindar autonomía eléctrica a bombas sumergibles, y junto a un VDF, un control estable de encendido y apagado, evitando daños futuros.

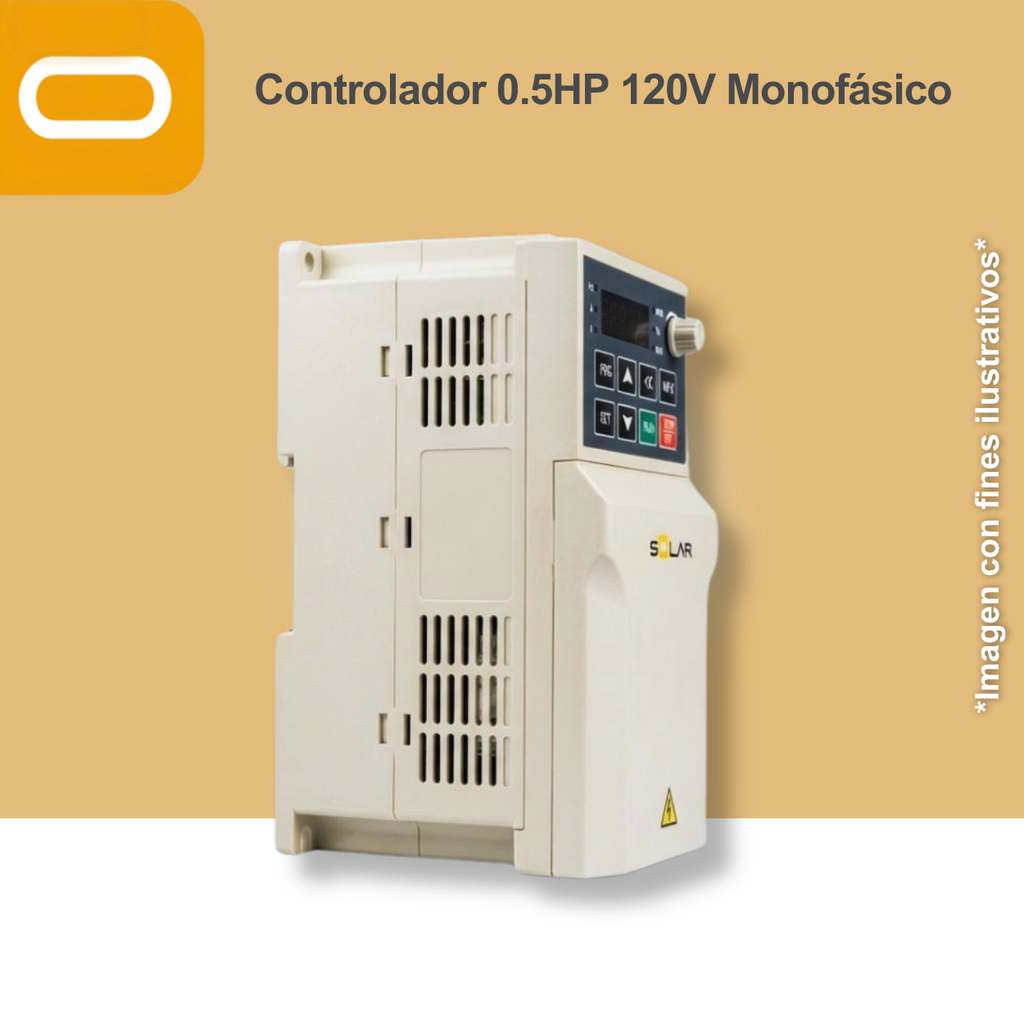

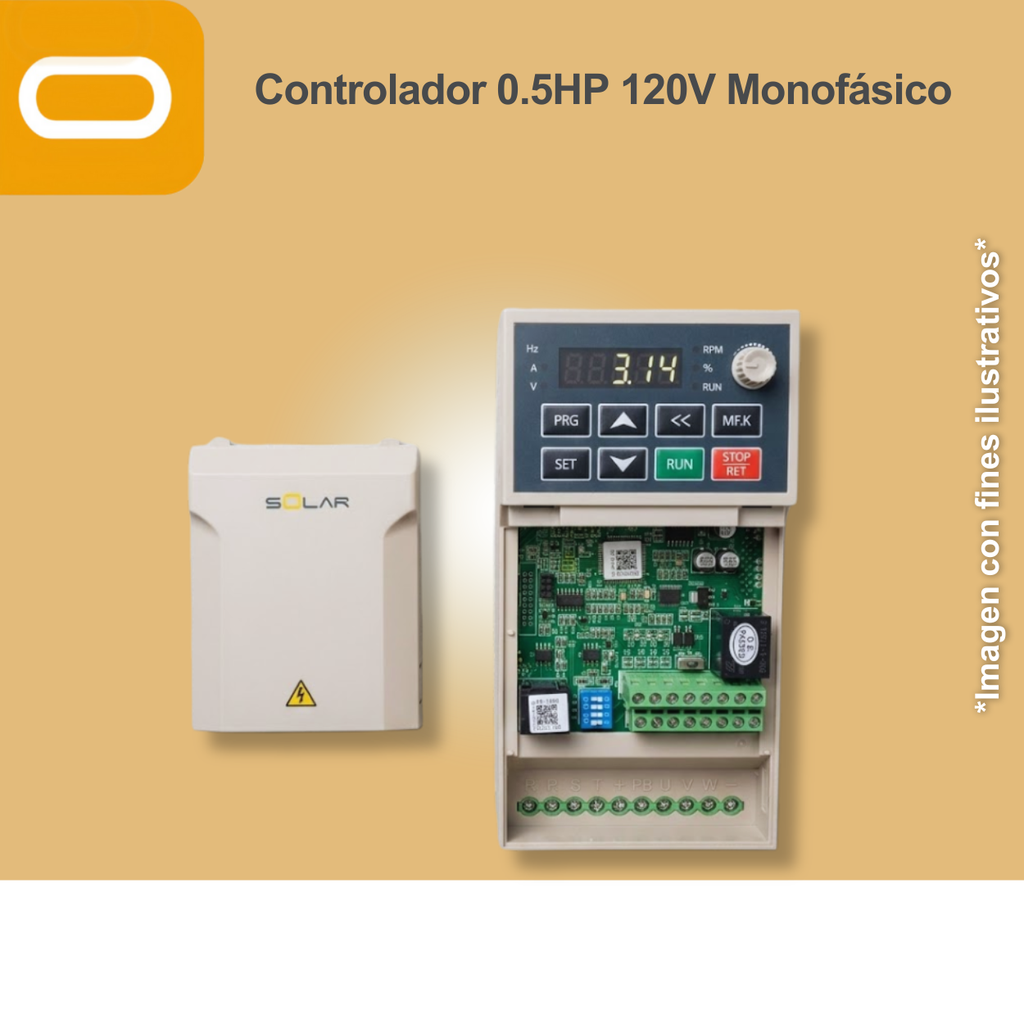

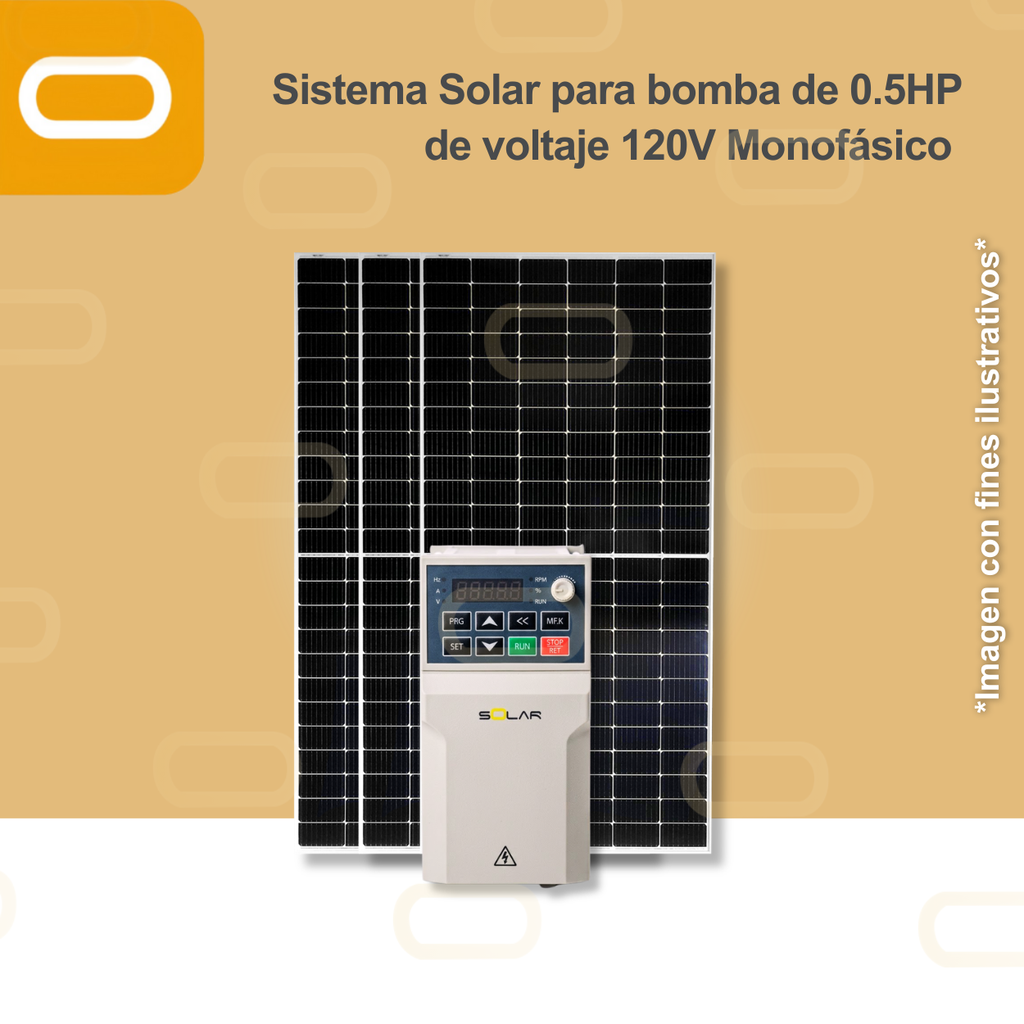

Incluye paneles solares de 650 Watts y controlador específico.

Para obtener la máxima eficiencia del sistema de bombeo solar y prolongar la vida útil de sus componentes, el controlador debe instalarse de acuerdo con las siguientes recomendaciones:

• Instale el controlador verticalmente sobre una superficie firme y no combustible, en un lugar protegido de la lluvia, humedad, polvo y exposición directa al sol. Para exteriores, utilice un gabinete adecuado que permita la ventilación.
• Oriente e incline los paneles solares para obtener la mayor radiación posible durante el día. Evite sombras de árboles, edificios, postes u otros paneles, ya que pueden reducir considerablemente el rendimiento del sistema.
• Configure la cantidad de paneles conectados en serie y paralelo de modo que la tensión y la corriente del arreglo fotovoltaico permanezcan dentro del rango admitido por el controlador.
• Verifique estrictamente la polaridad positiva y negativa antes de conectar los paneles. Una conexión invertida puede dañar el controlador. Utilice conectores fotovoltaicos y cables resistentes a la radiación ultravioleta y a la intemperie.
• Instale protecciones apropiadas entre los paneles y el controlador, como seccionador de corriente continua, fusibles o interruptores y protección contra sobretensiones, dimensionadas según las características eléctricas del sistema.
• Conecte la bomba a los terminales U, V y W del controlador y verifique que su potencia, tensión, corriente y tipo de motor sean compatibles. Configure los parámetros utilizando los datos indicados en la placa de la bomba.
• Conecte correctamente a tierra el controlador, la estructura de los paneles, la bomba y las demás partes metálicas. Mantenga separados los cables solares, los conductores del motor y los cables de sensores o control.
• Antes de poner en marcha el sistema, revise el apriete de los terminales, la polaridad del arreglo solar, la puesta a tierra y el sentido de giro de la bomba. Realice la prueba inicial cuando exista suficiente radiación solar.
