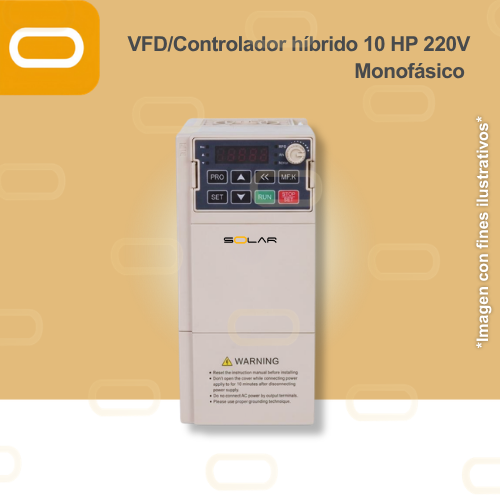

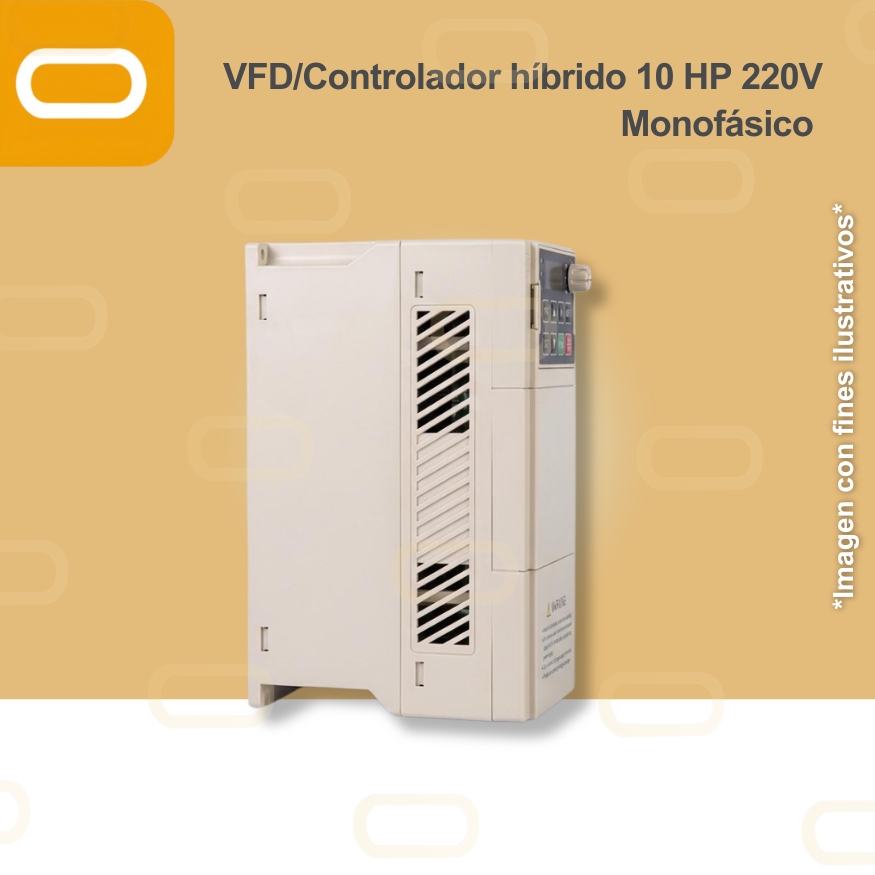

Variador de Frecuencia / Controlador Híbrido para bomba AC de 10HP de voltaje 220V Monofásico

Variador de Frecuencia / Controlador Híbrido para bomba AC de 10HP de voltaje 220V Monofásico

El controlador de bombas VFD es un variador de frecuencia diseñado para regular el arranque, la velocidad y el funcionamiento de  la mayoría de bombas de agua sumergibles. Admite alimentación mediante energía solar o red eléctrica, según el modelo, e incorpora tecnología MPPT para aprovechar eficientemente la energía disponible. Cuenta con protecciones contra funcionamiento en seco, sobrecorriente, sobrecarga, baja tensión y sobrecalentamiento, por lo que es ideal para pozos, riego, llenado de depósitos y otras aplicaciones de bombeo de agua.

Para obtener la máxima eficiencia del funcionamiento del equipo y prolongar su vida útil, el equipo se debe instalar de acuerdo con las siguientes recomendaciones:

• Instale el controlador verticalmente sobre una superficie firme y no combustible, dejando la pantalla y el teclado visibles para facilitar su configuración y monitoreo.
• Debido a su grado de protección IP20, colóquelo en un espacio protegido de la lluvia, salpicaduras, humedad, condensación, polvo, sustancias corrosivas y exposición directa al sol. Para instalaciones exteriores, utilice un gabinete adecuado.
• Mantenga el área correctamente ventilada y no obstruya las entradas ni las salidas de aire. Deje suficiente espacio alrededor del controlador para disipar el calor y facilitar su mantenimiento.
• La temperatura ambiental debe mantenerse entre −10 °C y 50 °C, considerando una reducción de potencia por encima de 40 °C. Evite instalarlo cerca de fuentes de calor, materiales inflamables o lugares con vibraciones excesivas.
• La alimentación solar o de la red eléctrica debe cumplir con los valores indicados en la placa del equipo. En la conexión fotovoltaica, respete estrictamente la polaridad positiva y negativa, y mantenga la tensión del arreglo solar dentro del rango admitido.
• La bomba debe ser compatible con la potencia, tensión, corriente y tipo de motor admitidos por el controlador. Conecte el motor a los terminales U, V y W, y configure sus parámetros según la placa de características de la bomba.
• El controlador, la bomba y las partes metálicas de la instalación deben contar con una puesta a tierra confiable. Los cables de alimentación, motor y control deben quedar firmes, correctamente aislados y, de ser posible, instalados en canalizaciones separadas.
• Antes de poner en funcionamiento el sistema, verifique el apriete de los terminales, la polaridad de los paneles solares, la conexión a tierra y el sentido de giro de la bomba.
